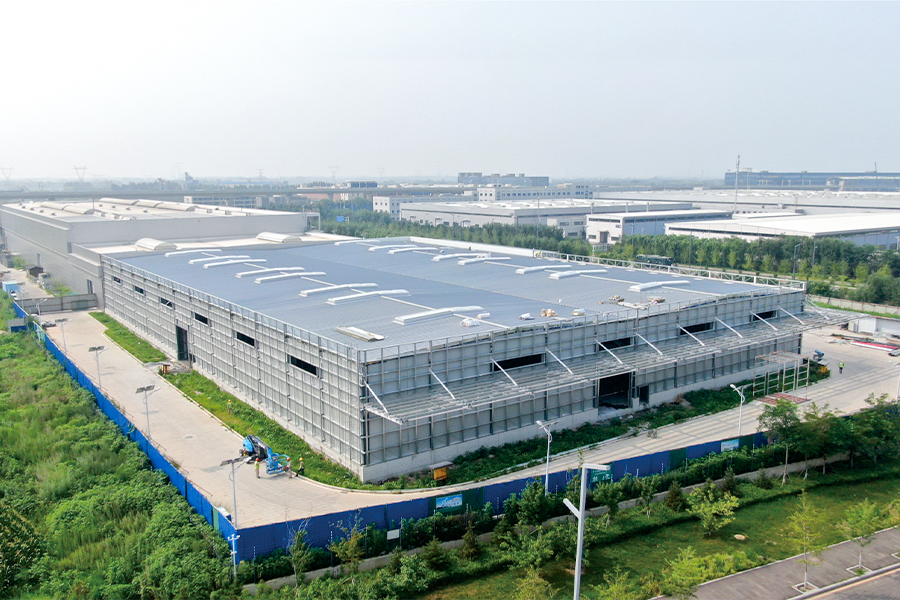

Georg Fischer Casting Solutions Shenyang Co., Ltd

Práce na ocelových konstrukcích pro fázi I a projekt rozšíření společnosti Georg Fischer Casting Solutions Shenyang Co., Ltd.

Projekt fáze I:
V zóně D dílny č. 1 má budova délku 21,5 m, šířku 45 m a výšku střechy 8,5 m.
Zóny F a G mají délku 54,8 m, šířku 45 m a výšku hřebene 14,51 m.
Projekt přijímá železobetonové sloupy s ocelovými nosníky. Střešní systém se skládá z ocelových podlahových palubek s vodotěsnou membránou instalovanou nahoře. Stěnový systém se skládá ze zděných stěn s vnějším ocelovým rámem a sendvičovými panely z minerální vlny.
Podle různých funkčních požadavků se kombinuje více budov s různým rozpětím a výškou. Výška parapetu je 15,5 m, 11,3 m, 10 m a 7 m. Maximální rozpětí je 27,4 m. Několik 50tunových mostových jeřábů je instalováno podél mřížky AA–D.
Každý ocelový rámový nosník se skládá z pěti ocelových nosníkových segmentů s jedním rozpětím přibližně 27,4 m. Celková hmotnost střešních nosníků je přes 180 tun, jeřábové nosníky váží přibližně 100 tun. Ocelové materiály jsou Q355B a Q235B, jak je specifikováno konstrukcí.

Projekt rozšíření I. fáze:
Dílna č. 2 má délku 97,54 m, šířku 67,1 m, výšku 9,7 m a maximální rozpětí 33,46 m. Ocelové materiály jsou Q355B a Q235B v souladu s konstrukčními požadavky.
Konstrukce se skládá z ocelových sloupů a nosníků, přičemž střešní nosníky jsou vyrobeny z masivní H-profilové oceli. Patky sloupů jsou kotveny kotevními šrouby. Ocelové sloupy a nosníky mají H-profily. Střešní ztužení a mezisloupové ztužení je provedeno v příčném i podélném směru pro vytvoření stabilního tuhého rámového systému.

Popis hlavní konstrukce:
Hlavní rám používá ocel Q355B se svařenými ocelovými sloupy a nosníky z H-profilu. Všechny ocelové součásti jsou otryskány na stupeň Sa 2,5. Střešní a stěnové vaznice jsou tvořeny z pozinkovaných ocelových pásů Q355B.
Materiálový dvůr č. 7:
Hřiště materiálu má délku 11 m, šířku 48 m, konzolovou výšku okapu 6,55 m, rozpětí 11 m. Ocelové materiály jsou Q355B a Q235B podle konstrukčních požadavků.
Konstrukce využívá ocelové sloupy a nosníky, přičemž střešní nosníky jsou vyrobeny z masivní oceli H-profilu. Patky sloupů jsou kotveny kotevními šrouby. Ocelové sloupy zahrnují sloupy H-profilu i skříňové sloupy. Střešní ztužení a mezisloupové ztužení jsou uspořádány v příčném a podélném směru a tvoří stabilní ocelový rámový systém.
