Procter & Gamble Jiangsu Ltd

Projekt Jiangsu Procter & Gamble

Název projektu:
Projekt rozšíření společnosti Procter & Gamble Jiangsu Ltd. s roční produkcí 46 000 tun šamponů a produktů na mytí těla

Tento projekt využívá konstrukční systém ocelového rámu. Budova má tři nadzemní podlaží s částečnými mezipatry. Budova je 36,75 metru dlouhá, 15,9 metru široká a má výšku střechy 14,5 metru. Rozteč sloupů závodu se pohybuje od 7 do 9 metrů. Základy sloupů mají základny spojené kotevními šrouby s ocelovými sloupy ve tvaru H.

Celková hmotnost ocelové konstrukce je přibližně 180 tun. Ocelové sloupy jsou čtvercové duté profily a ocelové nosníky jsou za tepla válcované oceli tvaru H. Nejdelší jeden ocelový sloup je dlouhý přibližně 14,5 metru a váží asi 3,5 tuny. Podle konstrukčních požadavků se používají jakosti oceli Q355B a Q235B. Tryskání se provádí na stupeň přípravy povrchu Sa 2,5.

Obtížnost projektu 1: Kontrola výroby a přesnosti instalace
Analýza:
Ať už kvůli nedostatečné přesnosti výroby nebo chybám v měření instalace, jakákoli odchylka vážně ovlivní harmonogram instalace a způsobí určité ekonomické ztráty. Proto je kontrola výroby a přesnosti instalace klíčovým bodem tohoto projektu.

Obtížnost projektu 2: Hydroizolace střechy (musí zajistit, aby nedocházelo k úniku)
Analýza:
Střešní systém tohoto závodu využívá systém stojatých drážek s 360° zamčenými švy, což klade velmi vysoké požadavky na konstrukční detaily v celém střešním systému. Nesprávná manipulace s detaily může snadno vyústit v zatékání střechy.

Protože systém krytů rozšířeného závodu používá ocelové stěnové panely s barevným povlakem, vnější panely jsou 0,5 mm silné hliníkovo-zinkové fluorocarbonem potažené vertikální panely Baosteel bílo-šedé WA-1026 a vnitřní panely jsou 0,4 mm silné hliníkovo-zinkové bílo-šedé panely typu 900. To klade velmi vysoké požadavky na celkovou rovinnost stěny a přímost stěnových vaznic. Proces výstavby zahrnuje několik postupů s úzkou koordinací. Pokud má jakýkoli jednotlivý postup problémy s kvalitou, bude to mít významný dopad na celkovou kvalitu stavby projektu. Proto jsou nezbytné vysoké standardy, přísné požadavky, úzká komunikace a pečlivá konstrukce.

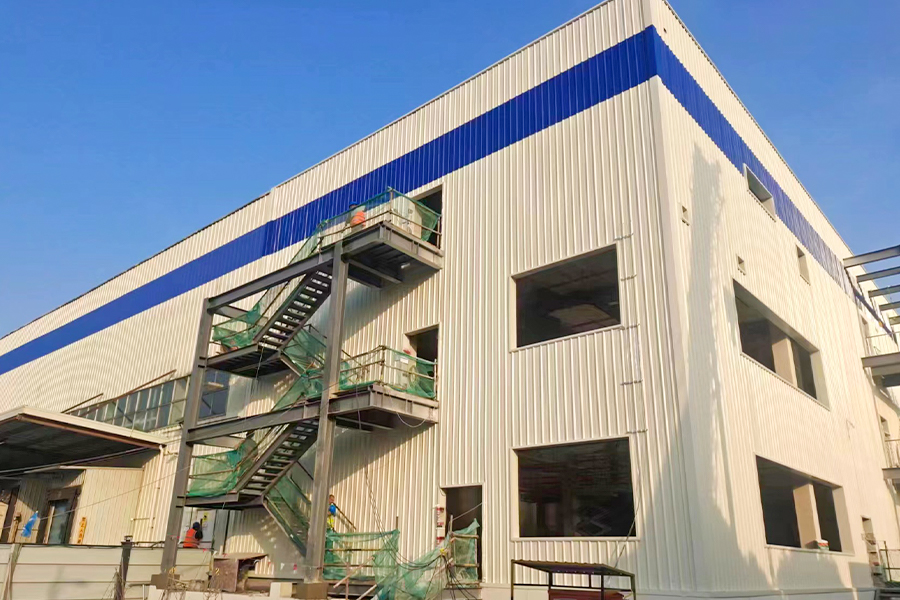

Obrázek níže ukazuje projekt nově postaveného závodu naší společnosti pro Dalian Yaming Automotive Parts. Výsledky instalace byly uznány a schváleny všemi stranami na místě.
