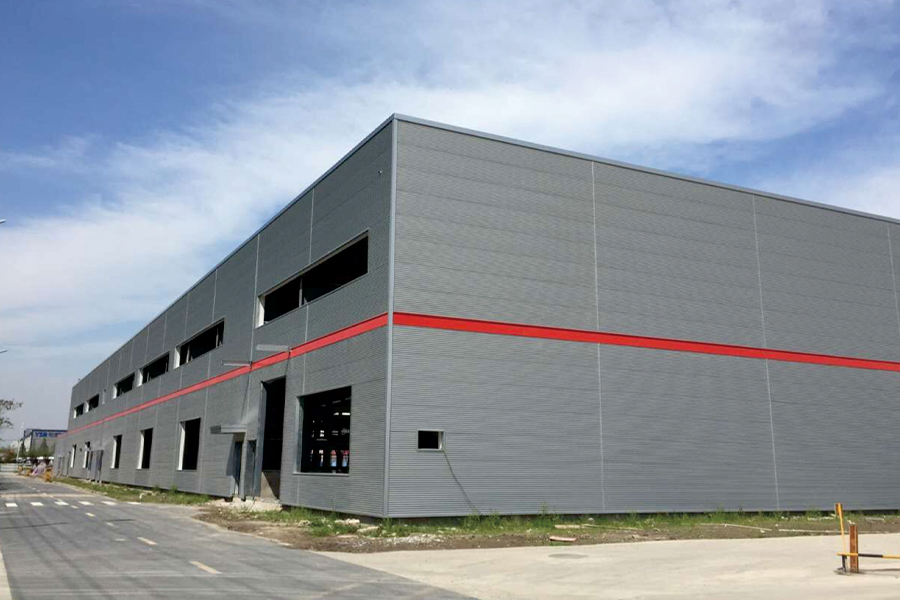

Schindler (Čína) Elevator Co., Ltd

Projekt Schindlerova výtahu
Název projektu: Schindler (Čína) Elevator Co., Ltd. Projekt pozemku Jiading č. 4

Přehled projektu:
Celková plocha budovy je přibližně 8 200 m². Dílna má délku 179,5 metru a šířku od 32 do 45 metrů, s výškou budovy 11,95 metru. Celková spotřeba oceli je cca 1860 tun.
·Konstrukční forma: jednopodlažní ocelová konstrukce.
·Ocelové sloupy: sloupy skříňového průřezu.
·Ocelové nosníky: příhradová konstrukce.
·Typ základny: zásuvkový (hrnkový) základ.
·Vodorovné střešní ztužení a mezisloupové ztužení jsou uspořádány v příčném i podélném směru, aby vytvořily stabilní ocelový rámový systém.

Systém krytu:
·Střecha: 0,5 mm ocelová deska (zesílená profilovaná podlahová deska)
·Stěny: 2,0 mm silné pozinkované vedlejší vaznice tvaru Z
·Vnější stěnové panely: 0,5 mm / typ 825 vlnité horizontální panely, potažené Al-Zn, samočistící panely

Projektové výzvy:
Jako projekt se zahraniční investicí se vyznačuje přísnými bezpečnostními požadavky a komplexním konstrukčním systémem. Sloupy skříňového průřezu s patkovými základy kladou vysoké požadavky na přesnost vyrovnání a polohování během montáže ocelového sloupu.
