Changchun Elringklinger Ltd.

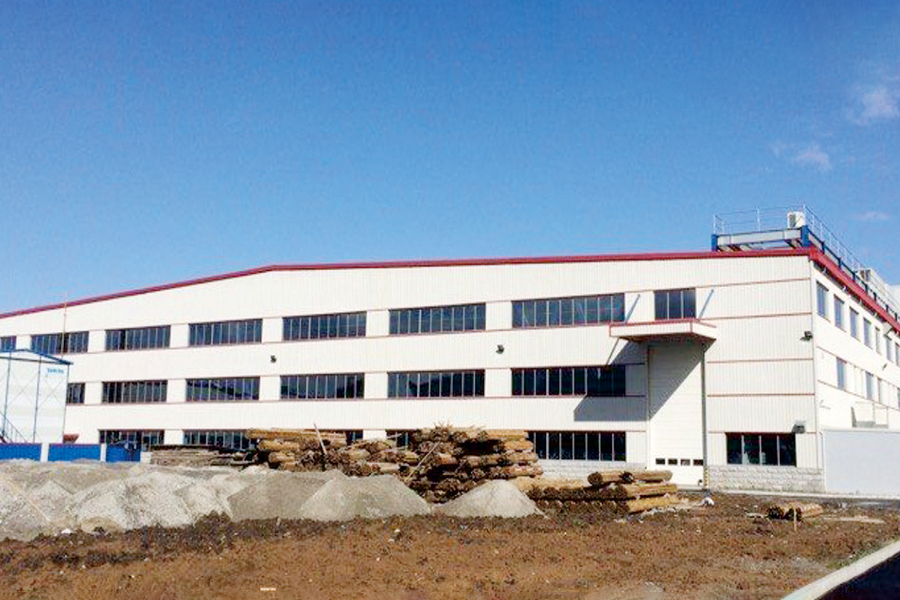

Projekt Changchun Elringklinger Ltd
Celková stavební plocha projektu je cca 8 600 m². Dílna je 90,6 metrů dlouhá a 95,4 metrů široká, s rozpětími 35,8 m 31,6 m 28,0 m a roztečí polí 11,05 m. Výška budovy je 17,5 m, s celkovou spotřebou oceli 1 123 tun. Stavba je primárně jednopodlažní s dílčími vícepodlažními plochami.
Střešní nosníky jsou plné ocelové nosníky H-profilu, přičemž některé místní ocelové nosníky jsou navrženy jako příhradové konstrukce. Patky sloupů jsou kotveny kotevními šrouby. Ocelové sloupy se skládají převážně z masivních ocelových sloupů H-profilu s částečnými skříňovými ocelovými sloupy. Horizontal roof bracing and inter-column bracing are arranged in both transverse and longitudinal directions to form a stable steel frame system.

Obálkový systém:
·Vnější panel střechy: 0,6 mm / profil 490 / pozinkovaný / povlak PVDF
· Izolace: 100 mm / 16 kg/m² izolační vlna s hliníkovou fólií
·Střešní vnitřní panel: 0,476 mm / profil Q900 / PE / pozink
·Vnější panel stěny: 0,6 mm / hliník-zinková ocel / povlak PVDF
· Izolace: 100 mm / 16 kg/m² izolační vlna s hliníkovou fólií
· Vnitřní panel stěny: 0,476 mm / profil Q900 / PE / pozink

Projektové výzvy:
Jedná se o projekt investovaný Německem. Konstrukční systém zahrnuje jak ocelové sloupy H průřezu, tak sloupy skříňového průřezu. Střešní konstrukce se skládá z ocelových nosníků průřezu H a ocelových nosníků příhradového typu smontovaných na místě. Existují také dílčí podlahové nosníky s nekonzistentními výškovými úrovněmi, což má za následek složitý konstrukční systém. Stavba probíhala v zimním období při nízkých okolních teplotách a minimální teplotě -20°C po dobu výstavby. Under these harsh conditions, the company’s procurement, management, and construction teams worked closely together to overcome various unfavorable factors and successfully completed all contractual work on schedule, with assured quality, quantity, and safety, in full compliance with the contract requirements.
