Projekt elektronické továrny průmyslového parku Intelligent Manufacturing Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

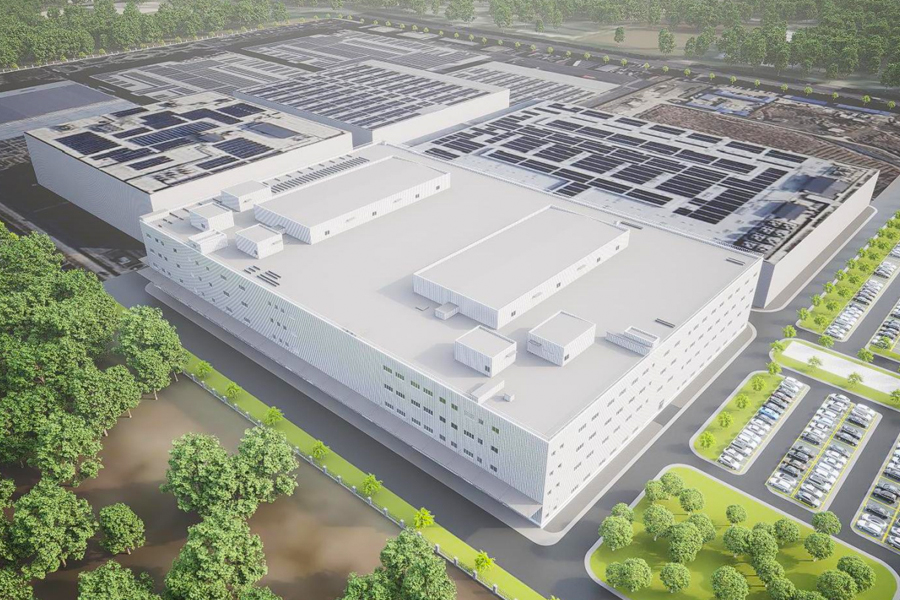

Projekt Electronic Factory průmyslového parku inteligentní výroby Changzhou Xingyu Automotive Lighting Systems Co., Ltd. se nachází jižně od Huanghe West Road a západně od Baotashan Road, okres Xinbei, město Changzhou. Projekt má zastavěnou plochu 18 274,35 metrů čtverečních a celkovou hrubou podlahovou plochu 74 977 metrů čtverečních. Budova se skládá ze čtyř nadzemních podlaží s plánovanou výškou budovy 23 990 metrů.
Tento projekt je vícepodlažní průmyslová budova třídy C typu II používaná pro výrobu a zpracování komponentů automobilového osvětlení s požární odolností třídy II. Na střeše je sedm malých bloků ocelové konstrukce, které se skládají ze šesti místností vzduchotechniky a jedné kotelny. Mezi nimi jsou nejreprezentativnější místnost klimatizačních závodů 1 a klimatizačních závodů 2, přičemž obě mají identické konstrukční formy a podlahové plochy.
Klimatizační závod Místnost 1 využívá ocelový konstrukční systém sloup-nosník s patkami sloupů ukotvenými kotevními šrouby. Ocelové sloupy jsou ocelové profily tvaru H. Na úrovni střechy je provedeno vodorovné ztužení a na stěnách jsou použity kruhové ocelové spojovací prvky pro vytvoření stabilního ocelového rámového systému. Střešní systém se skládá z jednovrstvého kovového panelu s izolační vlnou, zatímco stěnový systém používá jednovrstvé kovové panely.
Jeden ocelový rámový nosník v místnosti klimatizačního závodu 1 se skládá ze tří ocelových nosníků o celkové délce přibližně 28 metrů. Ocelové sloupy váží přibližně 10,5 tuny a střešní nosníky váží přibližně 10,99 tuny. Materiál ocelové konstrukce je ocel Q355B zvolená v souladu s konstrukčními požadavky.

Projektové výzvy:
Systém stěnových panelů zahrnuje velké množství spojů, což klade vysoké požadavky na celkovou konstrukční rovinnost. Zároveň je nutná přísná kontrola nad vizuální kvalitou při instalaci i rovinností samotných panelů.
