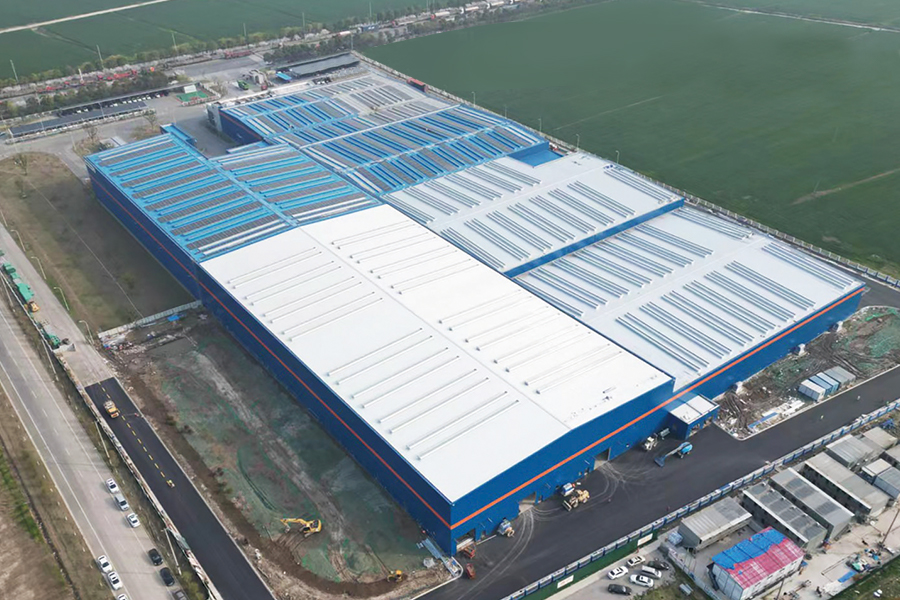

Huaan Gonvvama High-Tech Automotive Sheet Processing (Changshu) Co., Ltd.

Huaan Gonvvama High-Tech Automotive Sheet Processing (Changshu) Co., Ltd.

Název projektu: Projekt rozšíření plechu lehkého nového energetického vozidla – budova výrobního závodu 3

Popis projektu:
Výrobní závod se skládá ze dvou zón. Zóna D má délku 144 m a šířku 90,125 m, s maximální výškou hřebene 15,9 m a maximální výškou okapu 13,35 m. Zóna C má délku 132 m a šířku 72 m, s výškou hřebene 18,6 m a výškou okapu 16 m. Celková spotřeba oceli projektu je přibližně 2 200 tun.

Projekt využívá ocelový konstrukční systém se sloupy a nosníky. Používají se dva typy podstav sloupů:
Kotevní šrouby – pevné sloupové základny;
Kapsové (zásuvkové) základy.

Ocelové sloupy jsou ocelové sloupy průřezu H. Používají se dva typy střešních nosníků:
Masivní ocelové nosníky;
Ocelové nosníky příhradového typu.
Střešní ztužení a mezisloupové ztužení jsou uspořádány v příčném i podélném směru tak, aby tvořily stabilní ocelový rámový systém.

Podloží se skládá z hutněné základové půdy, 300 mm silné vrstvy hutněné drtě (štěrkové) a 100 mm silné betonové zásypové vrstvy C15. Přípustná únosnost základu je 8 t/m². Místo je vodorovné a kolem areálu nejsou žádné překážky, jako je vedení vysokého napětí.

Střešní systém tvoří dvouvrstvé plechové panely s tepelně izolační vlnou. Stěnový systém se skládá z ocelové konstrukce se sendvičovými panely z minerální vlny.

Projektové výzvy:
Projekt zahrnuje jednotlivá pole přesahující 36 m, což jej řadí mezi vysoce rizikové podpoložkové projekty přesahující určité měřítko. Před stavbou je vyžadováno odborné posouzení a schválení a zvedací operace musí být prováděny přísně v souladu se schváleným plánem zdvihání. Harmonogram výstavby byl navíc extrémně napjatý. Vzhledem k procesním požadavkům vlastník požadoval do 30 dnů dokončení cca 23 000 m² hlavní ocelové konstrukce a přibližně 10 000 m² vnitřní instalace střešního panelu. Projektový tým nakonec dokončil výše uvedené úkoly za 25 dní při zajištění kvality, množství a bezpečnosti a získal od klienta jednomyslnou pochvalu.
