Jiangyin Boway Machinery Complete Equipment Co., Ltd.

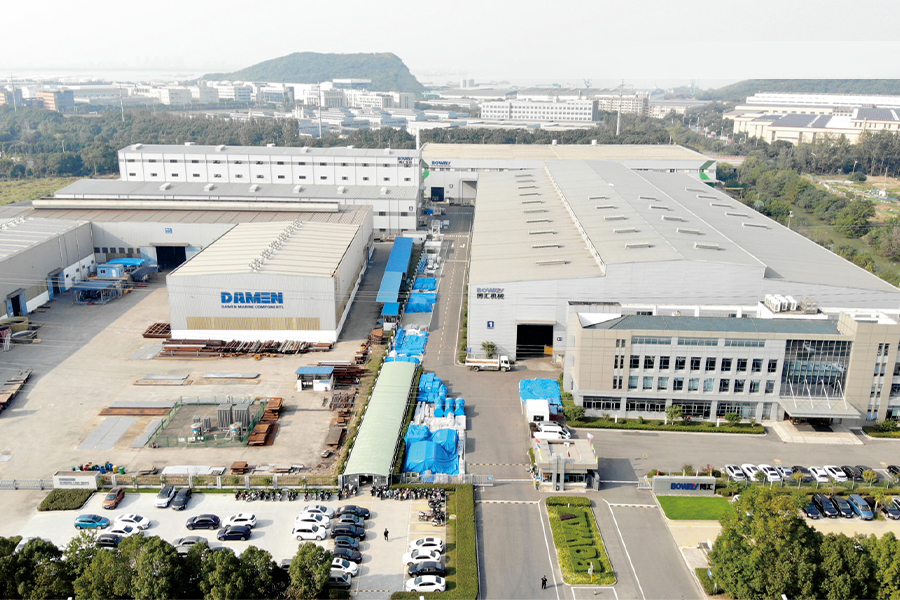

Projekt společnosti Jiangyin Boway Machinery Complete Equipment Co., Ltd.

Přehled projektu:
Tento projekt se nachází v okrese Chengdong, Jiangyin City, provincie Ťiang-su, ohraničený Keji Avenue na východě, Chengzhang Highway na jihu a Yanghuan Road na severu. Celková hrubá podlahová plocha projektu je cca 18 016 m². Zahrnuje dvě tovární haly ocelové konstrukce, a to dílnu č. 3 a dílnu č. 4.

Dílna č. 3 má stavební plochu 7 520 m², s délkou 128 m, šířkou 63 m a výškou okapu 26 m. Rozteč sloupců je 7,4 14 @ 8 7,4 m. Jednotlivá pole jsou 21 m, 24 m a 18 m. Základy sloupů jsou založeny na objímkových základech a sloupy jsou kompozitní příhradové ocelové sloupy. Střecha využívá masivní ocelové nosníky. Pro ztužení střechy i mezisloupové ztužení je zajištěno příčné a podélné ztužení, které tvoří stabilní tuhý rámový systém.

Dílna č. 4 má stavební plochu 2 395 m², délku 64 m, šířku 32 m a výšku okapu 17 m. Rozteč sloupů je 7,4 m a 8 m, jedno pole je 32 m. Patky sloupů jsou kotveny kotevními šrouby a jsou použity ocelové sloupy z H profilu. Střecha využívá masivní ocelové nosníky s podélným a příčným ztužením. Součástí je částečné mezipatro.

Celková hmotnost ocelové konstrukce tohoto projektu je cca 1200 tun. Ocelové materiály vybrané podle konstrukčních požadavků zahrnují Q355B, Q355C a Q235B.

Doba výstavby:
Datum zahájení: 1. října 2021
Datum dokončení: 30. května 2022
